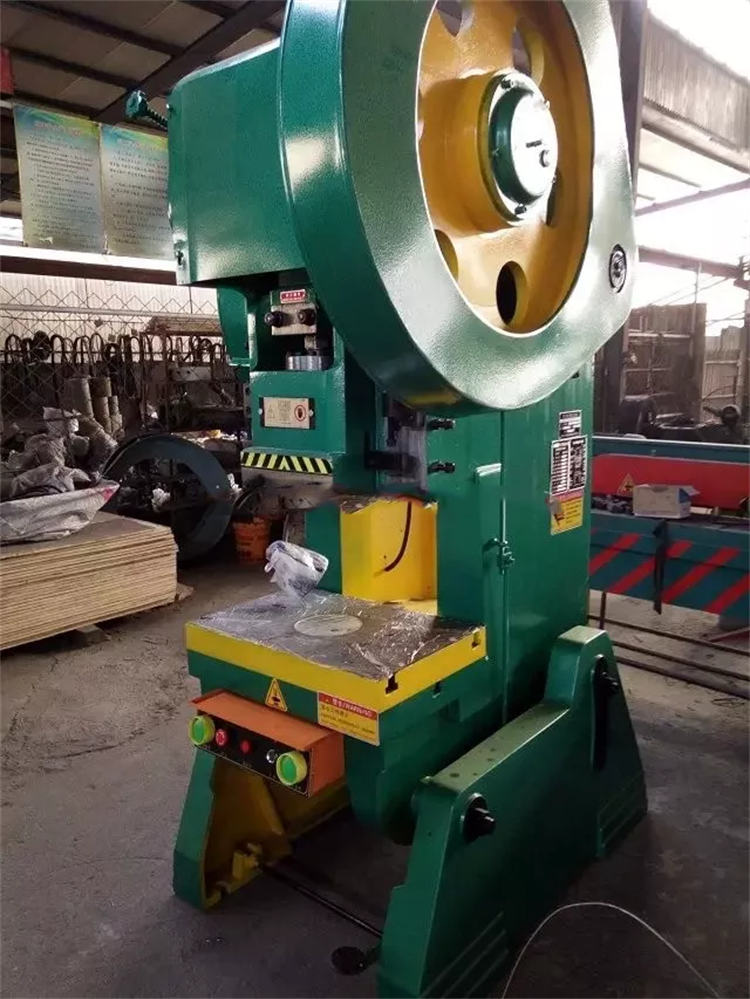

J23 125T 10 тона високоскоростна серия C тип високоефективно захранващо захранващо устройство за машина за пробиване на дупки от желязо и стомана

Описание на продукта

Характеристики на щанцоваща машина от серия J23:

1. Приемете хоризонтално разположен колянов вал.
2. С-образната рамка осигурява максимална здравина и минимална деформация за точни части и дълъг живот на инструмента.
3. Стоманено заварена рамка, висока твърдост и по-малко деформация Компактен.
4. Дебелите плочи и големите колони осигуряват стабилната платформа, от която се нуждаете за вашето взискателно приложение.
5. Широка рамка на тялото, елиминираща вибрациите за подобрен живот на IDE и машина, което означава икономично и практично.
6. Работното пространство е широко и подвижната опора може да бъде изместена извън рамката, за да се постави матрицата.
7. Твърд въртящ се свързващ съединител.
8. Ръчно регулиране на височината на затваряне със скала.
9. Висока точност, висока ефективност, проста и удобна работа, добра производителност, изгодна цена и най-добро обслужване.

Параметър

Параметър		J23-10	J23-16	J23/21-25	J23/J21-40	J23/J21-63	J23/J21-80	J21-100	J21-125
Номинално налягане (kn)		100	160	250	400	630	800	1000	1250
Номинален ход на налягането (mm)		2	2	2.5	6	6	7	7	8
Плъзгащ ход (mm)		45	55	65	90	110	120	140	150
Височина на матрицата (mm)		180	220	270	320	360	440	480	500
Регулиране на височината на матрицата (mm)		35	45	55	65	80	90	100	100
Разстояние между центъра на плъзгача и машината (mm)		130	160	200	250	260	350	380	390
Размер на отвора на дръжката на матрицата (mm)	Диаметър	30	40	40	50	50	61	60	60
Размер на отвора на дръжката на матрицата (mm)	Дълбочина	55	60	60	70	70	75	75	75
Дебелина на работната маса (mm)		35	40	50	65	80	100	120	130
Височина на работната маса (mm)		730	750	800	850	810	850	850	860
двигател (kw)		1.1	1.5	2.2	5.5	5.5	7.5	11	11
Тегло (кг)		595	1095	1830	3600	4200	8020	10800	12000
