цех ламарина тип C мощност преса механична щанцова машина

Описание на продукта

Машина за щанцоване с отворен гръб от серия JH21 със сух съединител

• Заварено тяло със стоманена плоча и висока интензивност.
• Основният двигател е произведен от Siemens.
• Приема комбиниран пневматичен фрикционен съединител и спирачка.
• Клъстерното зъбно колело приема смазване с наводняващо масло.
• Водач за удължаване на правоъгълник с шест лица; JH21-315B/400B използва удължен водач с осем лица.
• Оборудван с хидравлично устройство за защита от претоварване.
• JH21-25/25B/45 приема ръчно регулиране на височината на затваряне, сред тези типове JH21-25/45 приема мащабен дисплей и JH21-25B с цифров дисплей. JH21-63 и по-висок тип приема електрическо регулиране на височината на затваряне с цифров дисплей.
• JH21-45 може да се оборудва с двигател за регулиране на височината, стойността ще бъде показана цифрово.
• Тип JH21-25B, JH21-45 и по-висок, оборудван с балансиращ цилиндър.
• Дуплекс вентили внос.
• Електрическа завладяваща система за смазване с грес.
• Балансиращият цилиндър приема ръчна система за смазване.
• Един комплект продухващо устройство.
• Контролиран от PLC с международна марка.
• Бутони, индикатори, AC контактори, въздушни прекъсвачи и други контролни устройства се внасят от международна марка.
• Оборудван с допълнително устройство за въздушна възглавница, автоматичен захранващ вал и фотоелектрически протектор, който може да се използва за работа с различни автоматични съоръжения.

Спецификация

SN	Вещ	Мерна единица	Спецификация
1	Номинална сила	kN	1600
2	Ход при номинална сила	мм	6
3	Ход на плъзгащия блок	мм	160
4	Брой фиксирани ходове	мин-1	40
5	Брой променливи ходове	мин-1	35-50
6	Максимална височина на матрицата	мм	350
7	Регулиране на височината на матрицата	kW	110
8	Разстояние от центъра на плъзгащия блок до рамката	мм	380
9	Размери на работната маса (F/B*L/R)	мм	740*1300
10	Размери на отвора на работната маса	мм	Φ 300*50* Φ260
11	Дебелина на опората	мм	150
12	Размери на отвора в леглото (диаметър /F/B*L/R)	мм	480*600
13	Размери на долната повърхност на плъзгащия блок (F/B*L/R)	мм	580*770
14	Размер на отвора за дръжката (Диаметър*Дълбочина)	мм	Φ65*85
15	Разстояние между колоните на тялото	мм	850
16	Мощност на основния двигател	kW	15
17	Размери (F/B*L/R*H)	мм	2230*1630*3210
18	Нето тегло	Килограма	14500

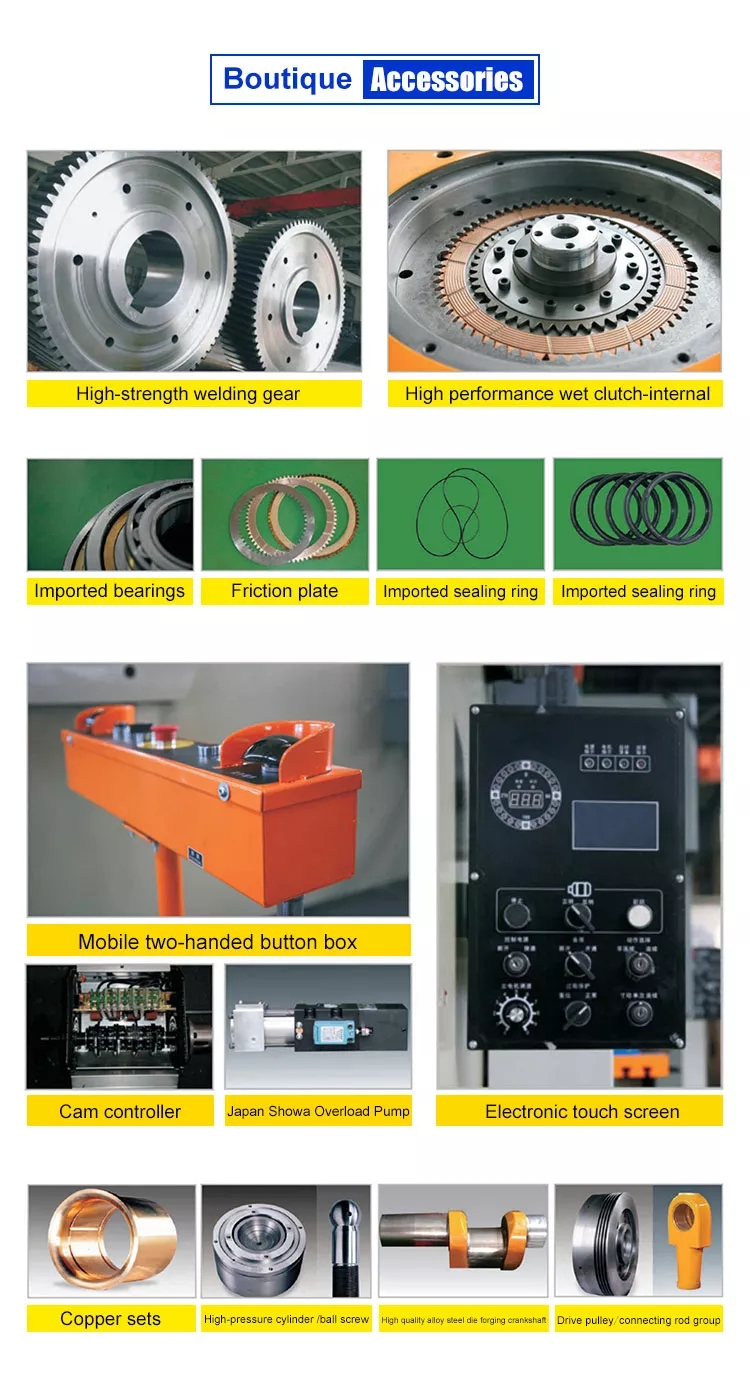

Детайли Снимка
